제품소개
동력전달그룹

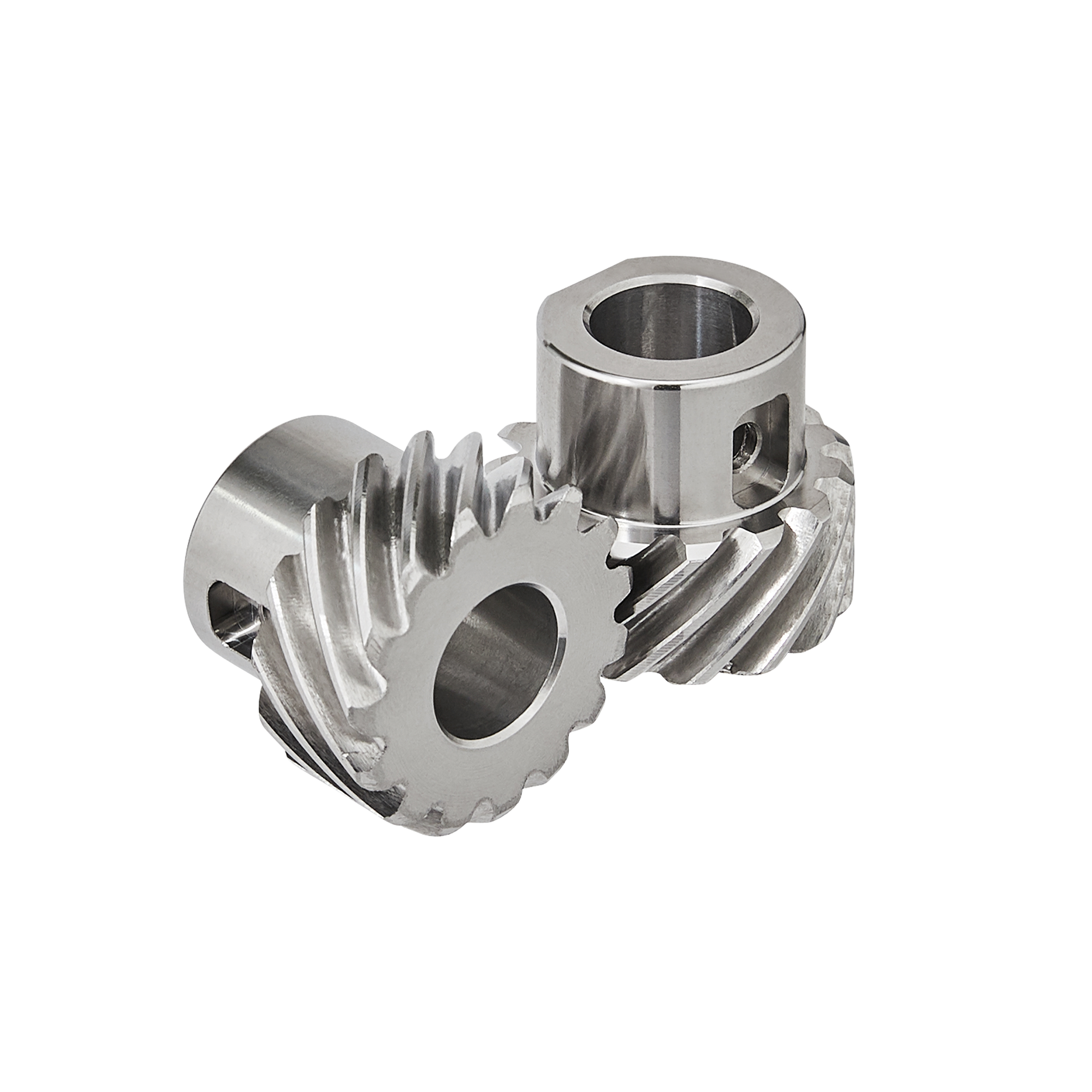

헬리컬기어

standard type

M1 (S45C) 비틀림각도 45º 좌,우

상품기호 비틀림
     방향		 모듀율 치수 피치원외경 치선원외경 내경 보수외경 보수길이 치폭 전폭 (형)중량
     kgf
M Z P.C.D O.D AH7 b C D E
SH1 13R 右(우) 1 13 18.38 20.4 6 15 10 10 20 (B)0.03
SH1 13L 左(좌)
SH1 15R 右(우) 1 15 21.21 23.2 6 18 10 10 20 (B)0.04
SH1 15L 左(좌)
SH1 20R 右(우) 1 20 28.28 30.3 8 25 10 10 20 (B)0.08
SH1 20L 左(좌)
SH1 26R 右(우) 1 26 36.76 38.8 10 30 10 10 20 (B)0.13
SH1 26L 左(좌)
SH1 30R 右(우) 1 30 42.42 44.4 10 35 10 10 20 (B)0.17
SH1 30L 左(좌)

M1.5 (S45C)

상품기호 비틀림
     방향		 모듀율 치수 피치원외경 치선원외경 내경 보수외경 보수길이 치폭 전폭 (형)중량
     kgf
M Z P.C.D O.D AH7 b C D E
SH1.5 10R 右(우) 1.5 10 21.21 24.2 8 16 10 15 25 (B)0.05
SH1.5 10L 左(좌)
SH1.5 13R 右(우) 1.5 13 27.57 30.6 10 23 10 15 25 (B)0.08
SH1.5 13L 左(좌)
SH1.5 15R 右(우) 1.5 15 31.82 34.8 10 25 10 15 25 (B)0.12
SH1.5 15L 左(좌)
SH1.5 20R 右(우) 1.5 20 42.42 45.4 12 30 10 15 25 (B)0.21
SH1.5 20L 左(좌)
SH1.5 26R 右(우) 1.5 26 55.15 58.1 12 40 10 15 25 (B)0.36
SH1.5 26L 左(좌)
SH1.5 30R 右(우) 1.5 30 63.60 66.6 12 45 10 15 25 (B)0.48
SH1.5 30L 左(좌)

M2 (S45C)

상품기호 비틀림
     방향		 모듀율 치수 피치원외경 치선원외경 내경 보수외경 보수길이 치폭 전폭 (형)중량
     kgf
M Z P.C.D O.D AH7 b C D E
SH2 10R 右(우) 2 10 28.28 32.2 12 22 15 20 35 (B)0.11
SH2 10L 左(좌)
SH2 13R 右(우) 2 13 36.77 40.7 12 30 15 20 35 (B)0.21
SH2 13L 左(좌)
SH2 15R 右(우) 2 15 42.42 46.4 12 35 15 20 35 (B)0.31
SH2 15L 左(좌)
SH2 20R 右(우) 2 20 56.57 60.5 15 45 15 20 35 (B)0.52
SH2 20L 左(좌)
SH2 26R 右(우) 2 26 73.54 77.5 20 60 15 20 35 (B)0.90
SH2 26L 左(좌)
SH2 30R 右(우) 2 30 84.85 88.8 20 65 15 20 35 (B)1.2
SH2 30L 左(좌)
