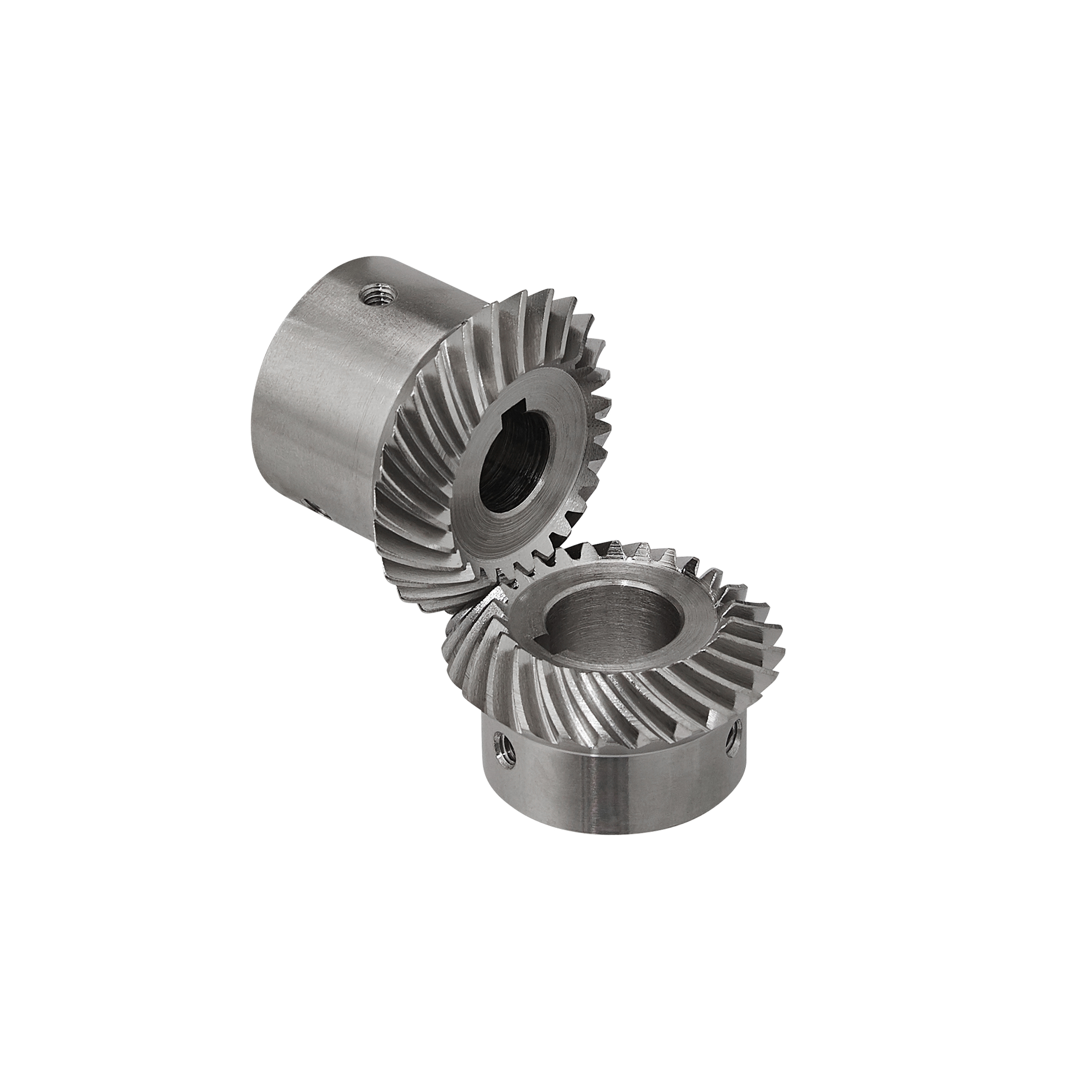

스파이럴 베벨기어

standard type

SPB 스파이럴 베벨기어 속비 2 : 1 비틀림각 35º 치수 30.15

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPB-1-3015R 1 30 10 20 30 30.5 20 13 8 12 5 (B)0.03
SPB-1-1530R 15 8 11 15 17 25 10.5 9 14 (B)0.013
SPB-1.5-3015R 1.5 30 8 20 45 45.75 25 14.1 9 15 6 (B)0.06
SPB-1.5-1530R 15 6 16.5 22.5 25.65 35 13.3 11 17 (B)0.03
SPB-2-3015R 2 30 10 30 60 61 35 21 13 21 10 (B)0.20
SPB-2-1530R 15 8 22 30 34.1 40 11 8 18 (B)0.06
SPB-2.5-3015R 2.5 30 10 40 75 76.2 40 22.5 15 24 12 (B)0.04
SPB-2.5-1530R 15 10 28 37.5 42.6 60 23.8 20.15 32 (B)0.15
SPB-3-3015R 3 30 13 50 90 91.5 50 29 20 30 15 (B)0.80
SPB-3-1530R 15 10 35 45 51.1 70 26.5 22.5 35 (B)0.30
SPB-4-3015R 4 30 20 80 120 122 65 37 25 40 25 (B)1.60
SPB-4-1530R 15 16 52 60 68.2 85 27 22.9 46 (B)0.07
SPB-5-3015R 5 30 25 90 150 152.5 80 45 25 50 30 (B)2.70
SPB-5-1530R 15 20 65 75 85.2 110 37.6 31.3 59 (B)1.30
SPB-6-3015R 6 30 30 100 180 183 90 48 28 52 35 (B)4.80
SPB-6-1530R 15 20 75 90 102.3 125 38.1 31.27 63 (B)1.80

SPB 스파이럴 베벨기어 속비 2 : 1 비틀림각 35º 치수 40.20

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPB1-4020R 1 40 8 25 40 40.5 22 12.5 8 12 6 (B)0.06
SPB1-2040L 20 6 16 20 22 28 8.5 7 12 (B)0.02
SPB1.5-4020R 1.5 40 10 38 60 60.75 35 20.6 15 22 10 (B)0.25
SPB1.5-2040L 20 8 25 30 33 46 16.7 14.8 24 (B)0.07
SPB2-4020R 2 40 12 40 80 81 45 25.8 18 27 15 (B)0.50
SPB2-2040L 20 12 32 40 44.1 60 21 18 32 (B)0.19
SPB2.5-4020R 2.5 40 15 50 100 101.2 55 31.1 20 34 20 (B)1.10
SPB2.5-2040L 20 12 40 50 55.1 75 26.3 22.5 40 (B)0.40
SPB3-4020R 3 40 20 65 130 121.5 60 31.5 21 35 20 (B)1.60
SPB3-2040L 20 10 53 60 66.1 80 21.5 18.3 36.5 (B)0.70
SPB4-4020R 4 40 30 100 160 162 80 42 28 45 28 (B)3.30
SPB4-2040L 20 20 60 80 88.2 120 42 35 62 (B)1.50
SPB5-4020R 5 40 25 120 200 202.5 90 42.5 26 50 30 (B)6.00
SPB5-2040L 20 20 80 100 110.2 140 42.5 35 63 (B)2.90
SPB6-4020 6 40 40 150 240 243 130 73 40 80 40 (B)8.60
SPB6-2040 20 30 100 120 132.3 155 38 30 66 (B)3.60

SPB 스파이럴 베벨기어 속비 2.5 : 1 비틀림각 35º 치수 45.18

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPB-1-4518R 1 45 10 25 45 45.5 23 14.5 10 15 7 (B)0.11
SPB-1-1845L 18 8 15 18 20.2 32 9.93 8.9 15.5 (B)0.02
SPB-1.5-4518R 1.5 45 12 35 67.5 68.08 30 17.23 10 18 11 (B)0.17
SPB-1.5-1845L 18 10 23 27 30.3 45 11.9 10.46 21 (B)0.04
SPB-2-4518R 2 45 12 48 90 90.8 40 23 15 25 14 (B)0.66
SPB-2-1845L 18 10 32 36 40.4 60 15.86 14.2 27.5 (B)0.16
SPB-2.5-4518R 2.5 45 15 55 112.5 113.4 50 28.7 18 31 18 (B)1.27
SPB-2.5-1845L 18 10 40 45 50.4 72 16.76 14.76 31.5 (B)0.29
SPB-3-4518R 3 45 20 65 135 136.1 60 34.5 22 37 21 (B)2.05
SPB-3-1845L 18 16 48 54 60.5 78 11.8 8.5 28 (B)0.45
SPB-4-4518R 4 45 30 100 180 181.5 80 45.9 24 44 30 (B)4.80
SPB-4-1845L 18 20 62 72 80.76 110 21.7 18 46 (B)1.00
SPB-5-4518R 5 45 30 150 225 226.96 90 47.4 28 51 36 (B)8.70
SPB-5-1845L 18 20 80 90 100.9 135 24.7 20.5 53 (B)2.00
SPB-6-4518R 6 45 40 160 270 272.3 120 68.9 35 70 43 (B)10.50
SPB-6-1845L 18 20 85 108 121.1 175 42.6 35.5 76 (B)2.70

SPB 스파이럴 베벨기어 속비 3 : 1 비틀림각 35º 치수 45.15

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPB-1-4515R 1 45 8 25 45 45.3 20 13 9 13 7 (B)0.18
SPB-1-1545L 15 8 13 15 18.7 30 7.9 7.2 14 (B)0.05
SPB-1.5-4515R 1.5 45 10 35 67.5 68 30 19.47 13 20 10 (B)0.35
SPB-1.5-1545L 15 8 19 22.5 25.9 45 11.8 10.67 20 (B)0.08
SPB-2-4515R 2 45 12 40 90 90.6 40 25.9 17 26 15 (B)0.70
SPB-2-1545L 15 10 24 30 34.5 60 15.8 4 29 (B)0.16
SPB-2.5-4515R 2.5 45 15 55 112.5 113.3 45 27.4 18 28 17 (B)1.27
SPB-2.5-1545L 15 12 32 37.5 42.8 70 14.4 12.6 29 (B)0.20
SPB-3-4515R 3 45 20 65 135 135.9 55 33.75 22 35 22 (B)2.00
SPB-3-1545L 15 15 38 45 51.8 75 8.6 6.4 26.4 (B)0.35
SPB-4-4515R 4 45 30 100 180 181.2 70 41.9 24 45 30 (B)4.00
SPB-4-1545L 15 15 50 60 69.1 115 26.5 23 52 (B)0.70
SPB-5-4515R 5 45 30 120 225 226.6 75 39.9 20 44 25 (B)6.00
SPB-5-1545L 15 20 60 75 86.3 145 34.4 30 65 (B)1.40
SPB-6-4515R 6 45 40 160 270 271.9 115 72.87 35 75 42 (B)8.50
SPB-6-1545L 15 20 75 90 103.5 175 42.3 37.6 75 (B)2.00

SPM 스파이럴 베벨기어 속비 1 : 1 비틀림각 35º 치수 20.20

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPM-1-20R 1 20 6 16 20 21.2 20 10.6 8 12 5 (B)0.02
SPM-1-20L
SPM-1.5-20R 1.5 20 8 26 30 31.8 30 15.9 13 19 6 (B)0.07
SPM-1.5-20L
SPM-2-20R 2 20 12 34 40 42.27 37 18.2 14 22 10 (B)0.15
SPM-2-20L
SPM-2.5-20R 2.5 20 14 42 50 53 48 24.5 19 29 12 (B)0.30
SPM-2.5-20L
SPM-3-20R 3 20 16 50 60 63.6 58 29.8 23.1 35 15 (B)0.50
SPM-3-20L
SPM-3.5-20R 3.5 20 20 60 70 74.25 65 32.1 25 40 18 (B)0.80
SPM-3.5-20L
SPM-4-20R 4 20 20 64 80 84.8 75 37.4 27 45 20 (B)1.10
SPM-4-20L
SPM-5-20R 5 20 25 80 100 106 90 43 30 54 26 (B)2.10
SPM-5-20L
SPM-6-20R 6 20 25 100 120 127.2 104 47.6 34 60 30 (B)3.60
SPM-6-20L
SPM-8-20R 8 20 30 120 160 169.6 125 49.8 25 62 35 (B)7.10
SPM-8-20L

SPM 스파이럴 베벨기어 속비 1 : 1 비틀림각 35º 치수 25.25

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPM-1-25R 1 25 8 20 25 26.2 23 11.2 8 14 6 (B)0.05
SPM-1-25L
SPM-1.5-25R 1.5 25 10 30 37.5 39.3 34 16.15 11.5 19 9 (B)0.12
SPM-1.5-25L
SPM-2-25R 2 25 12 34 50 52.4 40 16.2 10 20 12 (B)0.20
SPM-2-25L
SPM-2.5-25R 2.5 25 16 42 62.5 69.5 50 20.25 12.5 26 15 (B)0.40
SPM-2.5-25L
SPM-3-25R 3 25 20 50 75 78.6 60 24.3 15 32 20 (B)0.70
SPM-3-25L
SPM-3.5-25R 3.5 25 25 60 87.5 91.7 70 28.4 17.55 37 22 (B)1.10
SPM-3.5-25L
SPM-4-25R 4 25 25 64 100 104.8 75 27.2 15 38 25 (B)1.70
SPM-4-25L
SPM-5-25R 5 25 30 80 125 131 100 40.5 25 50 30 (B)3.40
SPM-5-25L
SPM-6-25R 6 25 30 100 150 157.2 120 48.6 30 61 35 (B)5.40
SPM-6-25L
SPM-8-25R 8 25 30 120 200 209.6 150 57.8 25 72 47 (B)6.30
SPM-8-25L

SPM 스파이럴 베벨기어 속비 1 : 1 비틀림각 35º 치수 30.30

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPM-1-30R 1 30 8 24 30 31.2 28 13.6 10 16 6 (B)0.05
SPM-1-30L
SPM-1.5-30R 15 30 10 36 45 46.8 43 21.4 16 25 10 (B)0.20
SPM-1.5-30L
SPM-2-30R 2 30 12 45 60 62.4 50 21.1 12.5 25 12 (B)0.37
SPM-2-30L
SPM-2.5-30R 25 30 16 60 75 78 62 26 17 32 15 (B)0.77
SPM-2.5-30L
SPM-3-30R 3 30 20 70 90 93.75 75 31.6 20 40 20 (B)1.30
SPM-3-30L
SPM-3.5-30R 3.5 30 25 90 105 109.2 75 34.6 15 35 22 (B)2.30
SPM-3.5-30L
SPM-4-30R 4 30 30 100 120 124.8 95 37.4 25 50 25 (B)3.20
SPM-4-30L
SPM-5-30R 5 30 30 130 150 156 120 48 35 62 30 (B)6.00
SPM-5-30L
SPM-6-30R 6 30 30 150 180 187.2 140 53.6 35 67 35 (B)8.50
SPM-6-30L
SPM-8-30R 8 30 35 180 240 249.6 175 59.8 25 80 50 (B)11.0
SPM-8-30L

SPM 스파이럴 베벨기어 속비 1.5 : 1 비틀림각 35º 치수 30.20

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 (형)중량
     kgf
M Z AH7 B C D E F G H I
SPM-1-3020R 1 30 10 22 30 30.7 22 12.53 9 14 5.5 (B)0.043
SPM-1-2030L 20 8 16.95 20 21.8 25 10.6 9 14 (B)0.020
SPM-1.5-3020R 1.5 30 12 32 45 46.06 30 15.8 11 18 8.5 (B)0.012
SPM-1.5-2030L 20 10 26 30 32.67 35 13.4 11.18 19 (B)0.07
SPM-2-3020R 2 30 12 40 60 61.4 40 21 15 23 11 (B)0.27
SPM-2-2030L 20 10 35 40 43.5 45 16.2 13.36 22 (B)0.15
SPM-2.5-3020R 2.5 30 15 45 75 76.7 50 16.12 18 30 15 (B)0.55
SPM-2.5-2030L 20 12 40 50 54.4 55 19 14.2 28 (B)0.52
SPM-3-3020R 3 30 15 50 90 92.1 55 26.6 17 31 17 (B)1.10
SPM-3-2030L 20 15 45 60 65.3 70 26.8 20 37 (B)1.49
SPM-4-3020R 4 30 20 70 120 122.3 75 37.1 25 40 20 (B)2.00
SPM-4-2030L 20 20 60 80 87.1 75 17.4 8.3 28 (B)1.10
SPM-5-3020R 5 30 15 90 150 153.5 90 42.6 24 50 30 (B)4.40
SPM-5-2030L 20 20 80 100 108.9 110 38 28.5 56 (B)2.50
SPM-6-3020R 6 30 30 120 180 184.2 114 57.2 30 65 34 (B)5.80
SPM-6-2030L 20 20 82 120 130.7 138.5 52.1 36 72 (B)4.40
